1、基礎認識

風玫瑰圖是氣象科學專業統計圖表,用來統計某個地區一段時期內風向、風速發生頻率，因圖形似玫瑰花朵，故名“風玫瑰”。它是根據某一地區多年平均統計的各個風向和風速的百分?jǐn)?shù)值,并按一定比例繪制而成。

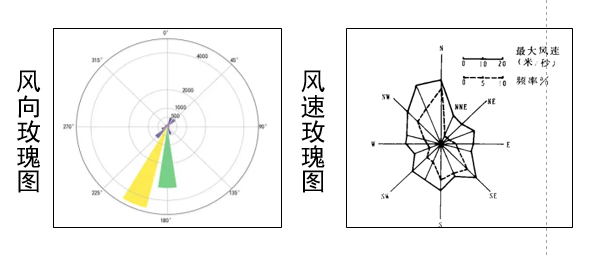

風玫瑰圖按照其表達的主體不同，可分為風向玫瑰圖和風速玫瑰圖兩種。簡單來講，風向玫瑰圖表示風向和風向的頻率，主要表達不同方向的風的頻率大小，用以判斷該區域主導風向；風速玫瑰圖表示風向和風速大小，主要表達不同方向的風的風速大小，用以判斷該區域風力分布情況。玫瑰圖上所表示風的吹向(即風的來向)，是指從外面吹向地區中心的方向。

規劃中常用的是風向玫瑰圖，用頻率值來表達區域的風向情況，指導用地布局，工業企業選址等工作。

2、繪制方法

風玫瑰圖中必須包含風速、風向、風向頻率這三個要素的定量值。風向玫瑰繪制，首先是將一段時期內的風向按照16個方向進行統計，得出各個方向的風向頻率根據各個方向風的出現頻率，以相應的比例長度按風向中心吹，描在坐標紙上。其次將各相鄰方向的端點用直線連接起來，即繪成風向玫瑰圖。

隨著科技的發展，風玫瑰圖軟件繪制逐漸代替人工，目前Acess數據庫軟件、Excel和ArcGIS等軟件均可繪制。

3、在規劃中的主要應用

（1）風玫瑰在規劃中主要應用于指導工業布局，分析用地布局的合理性。以下是四類風向情況工業布局總結：

只有1個盛行風向——工業用地布置在最小風頻的上風向，居住區位于最小風頻的下風向。

2個方向的盛行風向——工業不在任何一個盛行風向的上風方向，一般可分別布置在盛行風向的兩側。

無主導風向——工業布局應著重考慮風速,風速越大，大氣污染物質愈低,其污染濃度與風速成反比。

靜風頻率——盆地或峽谷地帶四面環山、靜風頻率高，易造成污染，工業布局重點考慮與居住區衛生防護距離。

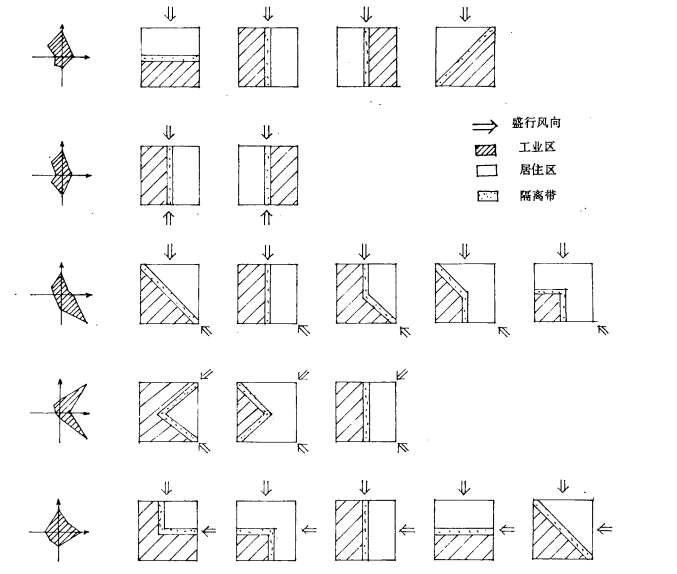

不同風玫瑰圖形勢下的合理工業布局模式圖

（2）各類專業技術規范中對特殊行業（特別是污染類）的選址風向要求：

1）最小風頻

◆ 燃煤電廠選址宜在城市最小風頻上風向。

◆ 影響鎮區環境和易燃、易爆以及影響環境衛生的商品市場，應在鎮區邊緣，位于常年最小風向頻率的上風側及水系的下游選址，并應設置不小于50m寬的防護綠地。

◆ 核電廠廠址宜位于附近城鎮或居民區常年最小風頻的上風側。

◆ 散發有害物質的工業企業廠址應位于城鎮、相鄰工業企業和居住區全年最小頻率風向的上風側，不應位于窩風地段，并應滿足有關防護距離的要求。

◆ 石油天然氣站場宜布置在城鎮和居住區的全年最小頻率風向的上風側。在山區、丘陵地區建設站場，宜避開窩風地段。

◆ 液化石油氣供應站的站址應選擇在全年最小頻率風向的上風側;人工煤氣廠站應布置在該地區全年最小頻率風向的上風側。

◆ 污水處理廠要在城市夏季最小頻率風向的上風側。

2）盛行風向

◆ 垃圾轉運碼頭、糞便碼頭應設置在人流活動較少及距居住區、商業區和客運碼頭等人流密集區較遠的地方，不應設置在城市上風方向、城市中心區域和用于旅游觀光的主要水面岸線上，并重視環境保護，與周圍環境相協調，生活垃圾焚燒廠宜位于城市規劃建成區邊緣或以外,不宜選在重點保護的文化遺址、風景區及其夏季主導風向的上風向。

◆ 轄區內有生產、貯存危險化學品單位的，消防站應設置在常年主導風向的上風，或側風處。

◆ 設有火化間的殯儀館宜建在當?shù)爻Ｄ曛鲗?dǎo)風向的下風側，并應有利于排水和空氣擴散。

引用：《再談風玫瑰圖的應用及其繪制》知網；《淺談風玫瑰圖在城市規劃中的應用》知網。
